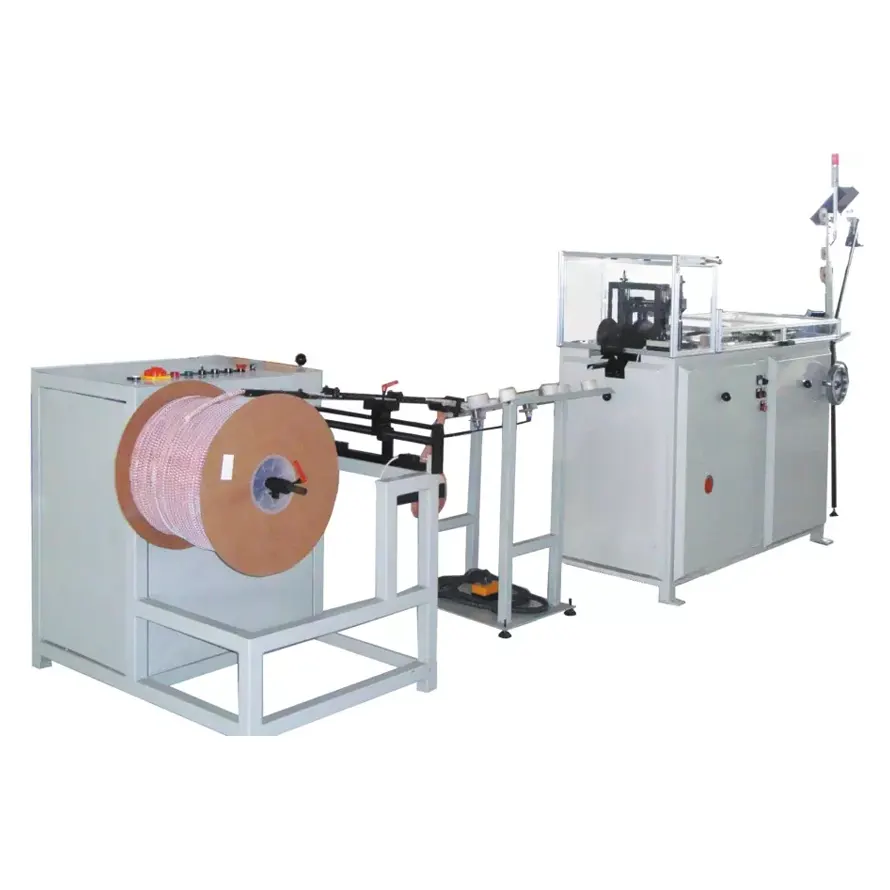

Twin Ring Wire Comb Forming and Binding Machine är användbar för nylonbelagd tråd, förtennad tråd och galvaniserad trådformning och bindning för anteckningsbok, skrivbok och kalender.
Twin Ring Wire Comb Forming and Binding Machine är tillämplig på nylonbelagd tråd, förtennad tråd och galvaniserad tråd. Högkvalitativa produkter och inga skador i det belagda lagret av tråden.
Olika storlekar av spolar i samma stigning kan produceras genom att ersätta formningsformen Exakt stigning, standardform Pålitlig drift, hög mångsidighet.

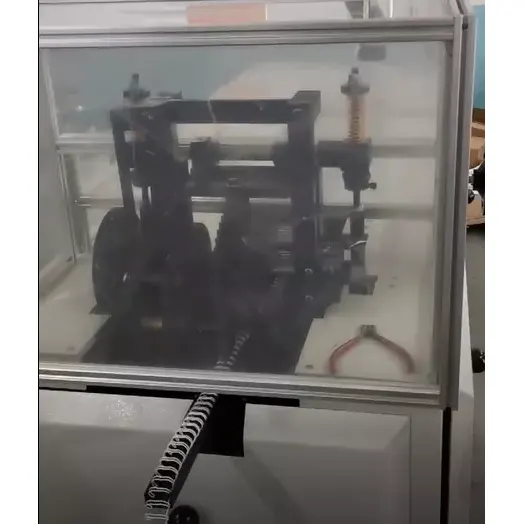

Tråden dras från en tunna eller spole och eventuell vridning tas ut av riktrullar, ytterligare rullar rätar ut tråden och matar in den i den första formningsstationen. Ett slingrande kors och ett stjärnhjul utför tråden i en sicksack-linje. Genom en transportkanal går sicksacktråden in i den andra formningsstationen där bindningen förrundas och formen färdigställs. Den förlängda transportkanalen tillåter en vridning av bindningen till 180°. Detta är viktigt för den individuella upplindningen av bindningselementen. Vid utloppet läser en räknare upp det producerade antalet slingor.

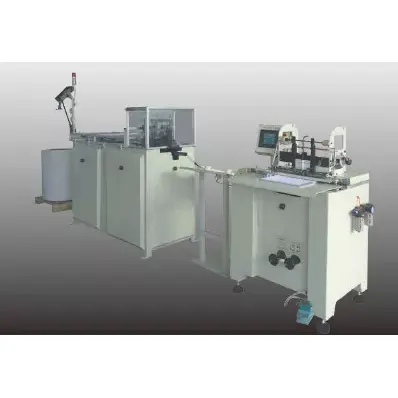

Med samma stigning och med hjälp av ytterligare delar, kan Twin Ring Wire Comb Forming Machine justeras till olika diametrar i samma område. Det är också möjligt att spola den förformade trådbindningen på specialtillverkade spolar. I detta fall är lindningsmaskinen direkt ansluten till formningsmaskinen. En ändlös pappersremsa lindas också samtidigt på för att separera trådbindningarna.
Storlek |
Tonhöjd |
Bakgrund (mm) |
Tenntråd (mm) |
Tråd Dia (mm) |
Bindningstjocklek (mm) |
BindingPage (sida) |
1/4 |
3:1 |
0.70 |
0.65 |
6.4
|
4.9 |
45 |
16/5 |
3:1 |
0.80
|
0.70
|
7.9 |
6.3 |
60 |
3/8 |
3:1 |
0.80
|
0.75 |
9.5 |
7.9 |
70 |
16/7 |
3:1 |
0.90
|
0.80 |
11.1
|
9.3
|
85 |
1/2 |
3:1 |
0.90
|
0.85 |
12.7 |
10.9 |
100 |
16/9 |
2:1 |
1.00
|
0.90
|
14.3 |
12.2
|
120 |
5/8 |
2:1 |
1.10
|
1.00 |
15.9 |
3.4 |
130 |
3/4 |
2:1 |
1.20
|
1.10 |
19.1 |
16.6 |
160 |
7/8 |
2:1 |
1.20
|
1.20
|
22.2 |
19.7 |
190
|
1
|
2:1 |
1.25 |
1.20 |
25.4 |
22.9 |
225 |
11/4 |
2:1 |
1.50
|
1.45 |
31.8 |
27.8 |
270 |
Fart |
|
350-550 loopar/min |
Total kraft |
Formningsmaskin |
0,75 Kw |
Total kraft |
Spolmaskin |
0,37Kw |
Total kraft |
Pappersskärmaskin |
0,25 Kw |
Dimensionera |
Formningsmaskin |
2400*650x1700mm |
Dimensionera |
Spolmaskin |
1300*1000*1200mm |
Dimensionera |
Pappersskärmaskin |
600x500*1400mm |
